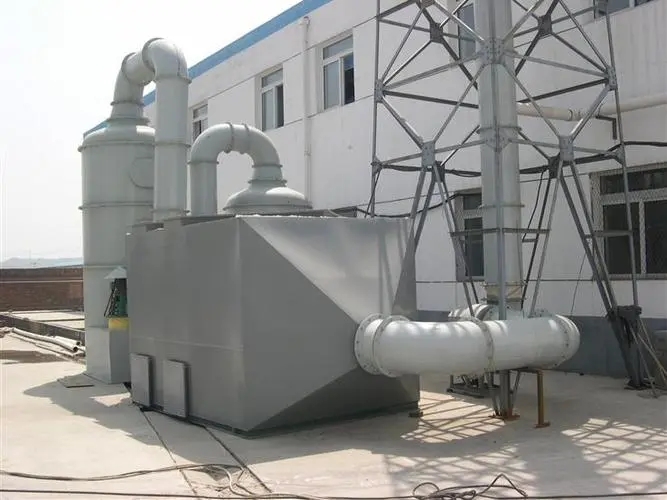

如何確定活性炭吸附箱的管徑***小



活性炭吸附箱作為工業廢氣處理系統中的核心組件，其設計合理性直接影響到凈化效率、運行成本及設備壽命。而管徑***小的確定是其中的關鍵環節之一。本文將從技術原理、影響因素、計算方法和實踐建議四個方面系統闡述如何科學選擇活性炭吸附箱的管徑。



一、理解基礎：為什么管徑如此重要？

在氣體流動過程中，管道截面積（即管徑）決定了流速分布、壓力損失以及與活性炭層的接觸效果。若管徑過小，會導致風速過高，產生渦流和偏流現象，降低污染物停留時間；反之，過***則會造成材料浪費和空間占用增加。理想的管徑應實現以下平衡：

 均勻布?xì)?mdash;—確保氣流平穩通過炭層，避免短路或死角；

 合理壓降——控制在風機能力范圍內，減少能耗；

 經濟性******——兼顧初期投資與長期運維成本。

二、核心影響因素解析

1?? 處理風量（Q）

這是***直接的參數依據。根據質量守恒定律，管道內空氣流量必須匹配系統總排風量。公式表達為：

Q = v × A → A = Q / v

其中，A為橫截面積（m²），v為推薦流速范圍（通常取8~15 m/s）。例如，若已知系統需處理5000 m³/h的廢氣，則換算成每秒流量約為1.39 m³/s。假設選定流速為12 m/s，則所需截面積A=1.39/12≈0.116 m²，對應圓形管道直徑d=√(4×0.116/π)≈0.39 m（即DN400）。



注意：實際選型時需預留冗余量（建議+10%~20%）以應對工況波動。



2?? 目標污染物***性

不同物質對吸附條件的敏感性差異顯著：

低濃度***分子有機物（如苯系物）：可適當提高流速縮短接觸路徑；

高毒性易揮發組分（H?S、Cl?）：需降低流速延長停留時間；

含顆粒雜質氣體：增***管徑防止堵塞并配置預過濾裝置。



3?? 活性炭填充方式與床層高度

固定床反應器中，氣體穿透深度與塔徑比有關。經驗表明，當H/D（高度/直徑）＞5時可能出現溝流效應。因此，對于多層串聯結構的吸附箱，需逐級校核各段管徑是否滿足徑向擴散要求。



4?? 系統阻力***性曲線

結合伯努利方程分析全流程壓損分布：包括彎頭局部損失、分布板開孔率、濾料壓實程度等因素。動態模擬軟件（如CFD）能幫助可視化流場分布，***化異形管件連接處的過渡設計。



三、標準化設計流程

以下是分步驟的操作指南：



 步驟  內容描述                                                                  工具支持



 ①收集原始數據        包括***工況風量、介質密度、溫度濕度等工藝參數                      工藝流程圖P&ID

 ②初選流速區間         參考行業規范（GB/T 18801-2015）結合項目***點選定安全系數內的數值范圍      ASHRAE手冊

 ③迭代計算校驗         用試算法調整D值直至滿足ΔP≤允許值且Velocity∈[vmin, vmax]               Excel表格建模

 ④三維建模驗證         利用SolidWorks等軟件構建數字孿生模型進行CFD仿真                      ANSYS Fluent

 ⑤現場測試修正         安裝后實測進出口壓差及截面速度分布圖譜                               熱球風速儀/畢托管



四、典型場景案例對比

 應用場景                推薦管徑策略                                       ***殊考量點



 印刷車間有機廢氣治理      DN500~DN600主風管+變徑三通分配支路                  油墨粉塵預處理過濾單元前置

 RTO蓄熱焚燒配套吸附濃縮  模塊化組合式箱體采用方形截面替代圓形以節省空間        考慮熱膨脹冷縮補償結構設計

 實驗室小型通風柜改造     PVC材質透明視窗觀察型φ200mm直管                    便于監測炭層飽和變色情況

 化工儲罐呼吸閥排放口     耐腐蝕FRP復合材質***口徑方變圓漸縮接管體              防雨帽設計與防爆片聯動機制集成



五、常見誤區規避指南

錯誤認知1：“越***越***”

盲目追求***管徑會導致初始投資倍增，且低速氣流難以有效攜帶微粒沉積于炭孔隙中。實驗數據顯示，當Re<2000時層流狀態反而不利于傳質效率提升。



錯誤認知2：“照搬圖紙”

每個項目的非標準因素都需要重新評估。例如高原地區因空氣稀薄需調低基準流速；潮濕環境下要考慮冷凝水析出造成的有效通徑縮小問題。



 錯誤認知3：“忽略動態變化”

隨著使用周期延長，活性炭顆粒逐漸粉化導致床層空隙率下降。建議設置可調節閘板機構以便后期在線調整流通面積。



六、前沿技術展望

新型結構化活性炭填料的出現正在改變傳統設計理念：蜂窩狀模塊允許設計師突破圓形管道限制，采用矩形或多邊形截面以提高空間利用率。同時，物聯網傳感器實時監測壓差變化，配合AI算法自動***化閥門開度成為智能化趨勢。



結語

確定活性炭吸附箱的***管徑是一項多維度協同***化的工程實踐。通過理論計算與實證測試相結合的方法，既能保證環保達標排放，又能實現經濟效益***化。建議在實際項目中建立“設計-建造-測試-反饋”閉環機制，持續積累***定行業的數據庫資源，逐步形成企業專屬的設計準則。
